VERARBEITUNG PLANZIEGEL
gewohnt einfach
Das beste Mauerwerk aus mineralischen Naturbaustoffen verdient auch die beste Verarbeitung. Wir empfehlen alle hochwärmedämmenden Außenmauern aus Vollwertziegel und Planziegel mit Deckelmörtel zu verkleben. Er wird von Bauexperten, Prüfinstituten und Statistikern empfohlen und ist die beste Basis für eine wärmedämmende, dauerhaft luftdichte Gebäudehülle.
Ziegelverarbeitung mit Deckelmörtel Arbeitsschritte Videos EDER Planziegelmörtel
VerarbeitungshilfenVerarbeitung mit Dryfix extra
VERARBEITUNG mit Deckelmörtel
01. AUSGLEICHSSCHICHT
Zu Beginn wird eine Mauersperrbahn gegen aufsteigendes Wasser aufgelegt und anschließend mit Nivelliergerät, Anlegebehelf und Alulatte das exakte Mörtelbett aufgetragen.
03. ANSCHLUSS KELLERDECKE
Beim 50er-Mauerwerk wird die 1. Schar mit 38er-Vollwertziegel errichtet und mit der Keller-/Bodenplatte bündig versetzt. Der Vorsprung wird später mit der Sockeldämmung überdeckt.
05. DAS SAUBERE ECK
Der erste Ziegel der nächsten Schar wird um 90° gedreht gesetzt und genau eingerichtet. Beim Eckverband wird die Verzahnung des anschließenden Ziegels satt mit Planziegelmörtel bestrichen und an den Eckziegel geklebt.
07. STOSSFUGEN AUSMÖRTELN
Stoßfugen bis zu 1,5 cm werden mit Isoliermörtel verschlossen. Bei größeren Zwischenräumen sind die Ziegel in entsprechender Länge zu schneiden und die Stoßfugen auszumörteln.
09. FENSTER -UND TÜRLAIBUNGEN
Für einen optimalen Lichteinfall bei Tür- und Fensteröffnungen empfehlen wir den EDER Laibungsstein. Dieser ist im Innenbereich abgeschrägt und sorgt für helle Räume.
11. INNENWÄNDE MIT DÜNNBETTMÖRTEL
Mit dem Dünnbettmörtel erhalten Sie ein fast fugenloses, ideal zu verputzendes Mauerwerk. Mit der Dünnbettmörtelrolle aufgetragen haftet der Planziegelmörtel nur auf den Stegen. Schnell, einfach und sparsam.
13. DER DECKENROST
Um das Eindringen von Deckenrostbeton in den Ziegel zu verhindern, empfehlen wir eine besandete Dachpappe nach der Deckenummauerung aufzulegen. Im 50er Mauerwerk ist eine großzügige Dämmung von 14 cm sinnvoll.
02. DIE 1. SCHAR
Die 1. Schar wird, von den Ecken beginnend, nach Schnur verlegt und mit Wasserwaage und Gummihammer maßgenau eingerichtet.
04. AUSSENWÄNDE MIT DECKELMÖRTEL
Ab der 2. Schar wird mit deckelndem Planziegelmörtel gearbeitet. Klumpenfrei in die Mörtelrolle gefüllt, entsteht beim Rollen über die Ziegel ein 90% geschlossenes Mörtelband.
06. RUCKZUCK BIS ZUR DECKE
Jetzt geht’s ruck, zuck. Reihe um Reihe. Lassen Sie den Ziegel von oben nach unten in die Verzahnung gleiten. So entsteht einfach ein festes, homogenes Mauerwerk.
08. LEICHT GESCHNITTEN
Die EDER Vollwertziegel können beliebig in Höhe, Länge und Form geschnitten werden. Der Füllstoff lässt sich mitschneiden und bleibt dabei im Ziegel. Wir empfehlen eine Ziegelschneidmaschine mit Nassschnitt.
10. INNENWÄNDE EINBINDEN
Wo später Innenwände stehen sollen, werden Maueranker in die Fugen der Außenwände eingelegt und nach unten gebogen. Beim Setzen der Innenwände werden sie waagrecht hochgebogen und in die Lagerfuge eingebunden.
12. WERKZEUG SAUBER HALTEN
Ausgetrocknete Mörtelreste im Rührwerk oder der Mörtelrolle machen eine klumpenfreie Mörtelmischung unmöglich. Reinigen Sie das Werkzeug bei Arbeitsunterbrechungen gründlich mit Wasser. (Bürste, Hochdruckreiniger)
14. MAUERWERK ABDECKEN
Wie alle Baustoffe muss auch der Vollwertziegel vor übermäßiger Durchnässung und vor Frost geschützt werden. Bei längeren Arbeitspausen und bei Arbeitsende sind die Mauerwerkskrone und alle Öffnungen abzudecken. Parapette werden am besten gleich dauerhaft regensicher mit Deckelmörtel verschlossen.
Verarbeitungsvideos der einzelnen Schritte
EDER Planziegelmörtel anrühren
Wir empfehlen das hochwärmedämmende Außenmauerwerk mit Planziegelmörtel im deckelndem Verfahren zu verarbeiten - das wirkt sich positiv auf die Wärmedämmeigenschaften und Langlebigkeit des Mauerwerks aus. Für die optimale Mischung und ein komfortables Anrühren empfehlen wir die Verwendung eines Rotationsmischers.
Deckelmörtel:
01. WASSER
In eine saubere, runde Mörtelwanne 8 - 8,5 l sauberes Wasser geben.
03. DURCHMISCHEN
Die Masse 1 - 1,5 min durchmischen und 3 min rasten lassen. Es sollte eine klumpenfreie und geschmeidige Mischung entstehen.
02. MÖRTEL HINZUFÜGEN
Anschließend einen Sack EDER Planziegelmörtel hinzufügen.
04. DIE PERFEKTE MISCHUNG
Fertig! Der knollenfreie, geschmeidige Frischmörtel kann nun in die Mörtelrolle eingefüllt und verarbeitet werden.
Verarbeitungshilfen
Für die exakte Verarbeitung von EDER Planziegeln ist das richtige Werkzeug wichtig!
ROTATIONSMISCHER
Für die optimale Mischung und ein komfortables Anrühren des EDER Deckelmörtels empfehlen wir den COLLOMIX Rotationsmischer. Mischen Sie den Mörtel immer in einem sauberen, runden Trog an.
COLLOMIX MÖRTELROLLE
Durch die spezielle Mörtelrolle wird der Deckelmörtel fast vollflächig, einfach und schnell aufgetragen. Die Mörtelrolle ist exakt an die 50 cm breiten Vollwertziegel angepasst.
EDER DECKELMÖRTELROLLE
Eine klumpenfreie Konsistenz des Planziegelmörtels ist Voraussetzung für ein deckelndes, geschlossenes Mörtelband. Mit der EDER Mörtelrolle aufgetragen, deckt der Mörtelfilm die Löcher der Ziegel zu ca. 90 % ab.
HANDRÜHRGERÄT
Zum Anrühren des Dünnbettmörtels können Sie auch ein Handrührgerät verwenden. In jedem Fall ist auf den richtigen Quirl zu achten. Mischen Sie auch hier den Mörtel immer in einem sauberen, runden Eimer oder Trog an.
DÜNNBETTMÖRTELROLLE
Mit der Dünnbettmörtelrolle haftet der Mörtel nur auf den Ziegelstegen. Die Konsistenz muss dickflüssig sein, sodass 3 - 5 mm hohe Spitzen aus der Mörtelschicht herausragen.
ZIEGELSCHNEIDEN
Vollwertziegel sind leicht und sicher zu schneiden. Wir empfehlen für ein möglichst staubfreies Schneiden eine Ziegelschneidmaschine mit Nassschnitt. tragen Sie dabei zur Sicherheit einen Gehörschutz und eine Schutzbrille.
VERARBEITUNG mit Dryfix extra
Verarbeitung Dryfix
für Vollwertziegel und Planziegel
Der EDER DRYFIX extra Kleber ist ein feuchtigkeitshärtender, einkomponentiger Kleber auf Polyurethanbasis, der zur Verklebung von EDER Vollwertziegeln und Planziegeln lt. Zulassung eingesetzt wird. Das EDER Dryfix System zeichnet sich durch eine einfache und schnelle Verarbeitung sowie durch die Anwendbarkeit bis zu einer Außentemperatur von -5 °C aus.
01. AUSGLEICHSSCHICHT
Zu Beginn wird eine Mauersperrbahn gegen aufsteigendes Wasser aufgelegt und anschließend mit Nivelliergerät, Anlegebehelf und Alulatte das exakte Mörtelbett aufgetragen.

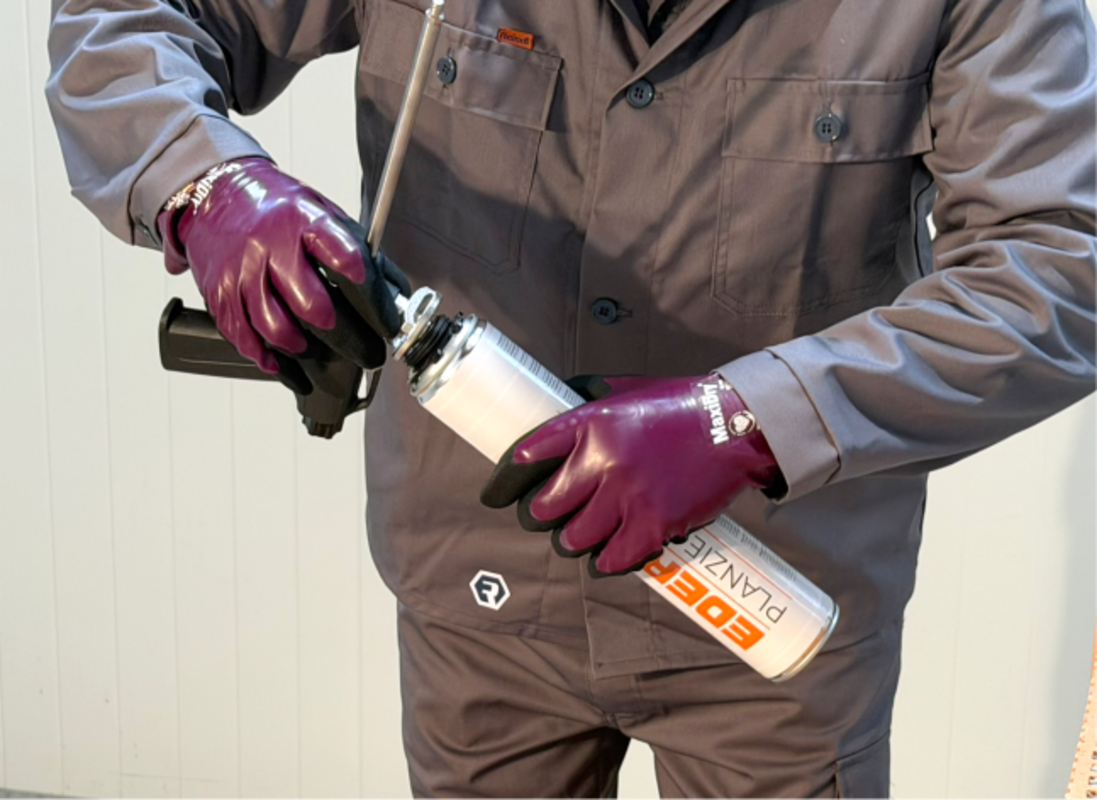

03. INBETRIEBNAHME DER DRYFIX DOSE
Dose vor jedem Gebrauch ca. 20 x kräftig schütteln - Pistolenadapter auf Dose schrauben (handfest) und Stellschraube aufdrehen. Dann Abzughebel mindestens 2 Sekunden drücken und Kleber kurz ausströmen lassen.

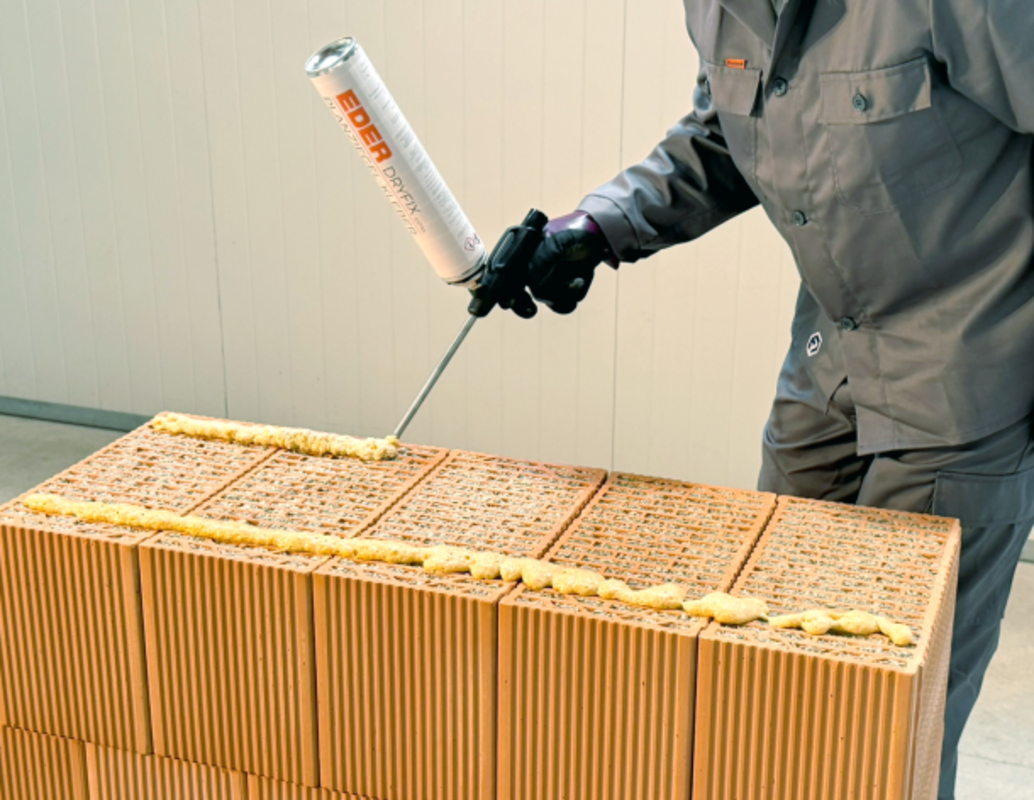

05. KLEBER AUF TRAGENDEN WÄNDEN
(50-17cm)
2 Klebestränge ca. 3 cm breit parallel ca. 5 cm von der Ziegelaußen- bzw.Innenseite max. 2 m auftragen und Ziegel zügig setzen. Nach dem Auftragen kollabiert der DRYFIX Kleber langsam. Eine Dose reicht für ca. 6 m² Wand.

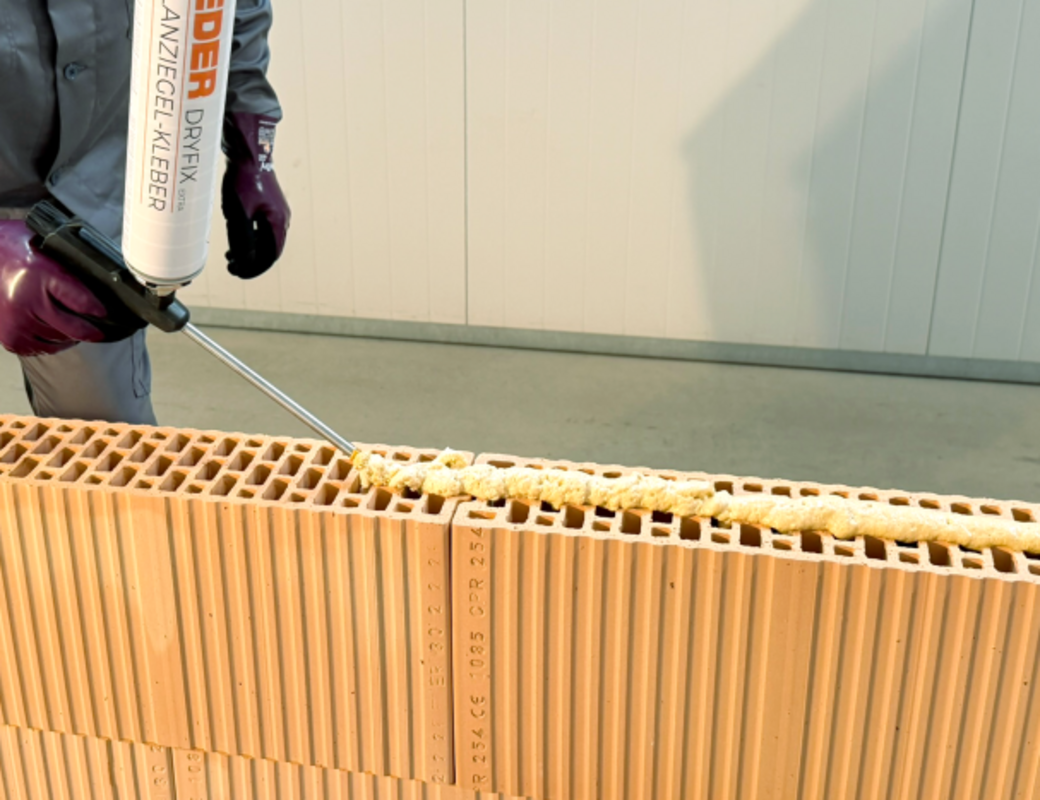

07. KLEBER AUF NICHT TRAGENDEN WÄNDEN
(12- 10 cm)
Bei Innenwandziegeln bis 12 cm Wandstärke wird nur ein Klebestrang mit ca. 3 cm Breite in der Wandmitte aufgetragen. Eine Dose reicht für ca. 12 m² Wand.

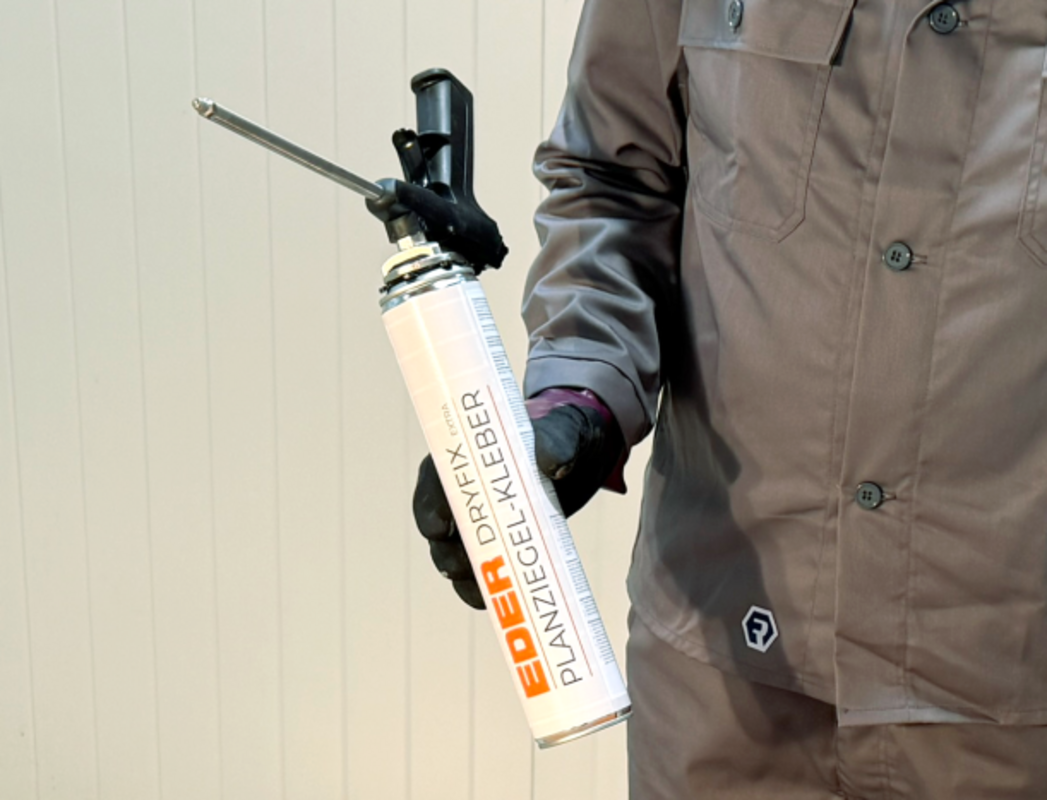

09. NACH GEBRAUCH
Pistole mit Schaum gefüllt lassen (nicht leerschäumen) und immer eine gefüllte Dose auf der Pistole lassen. Stellschraube gut zudrehen und Dose aufrecht stehend lagern (Pistole nach oben).
Schallschutztechnischer Hinweis
für ungefülltes Mauerwerk aus EDERPLAN XP 50 plus
Beim ungefüllten Mauerwerk empfehlen wir, die erste Schar über der Geschossdecke mit dem gefüllten EDER V50W zu mauern, um den geforderten Schallschutz sicher zu erreichen.
02. DIE 1. SCHAR
Die 1. Schar wird, von den Ecken beginnend, nach Schnur verlegt und mit Wasserwaage und Gummihammer maßgenau eingerichtet.

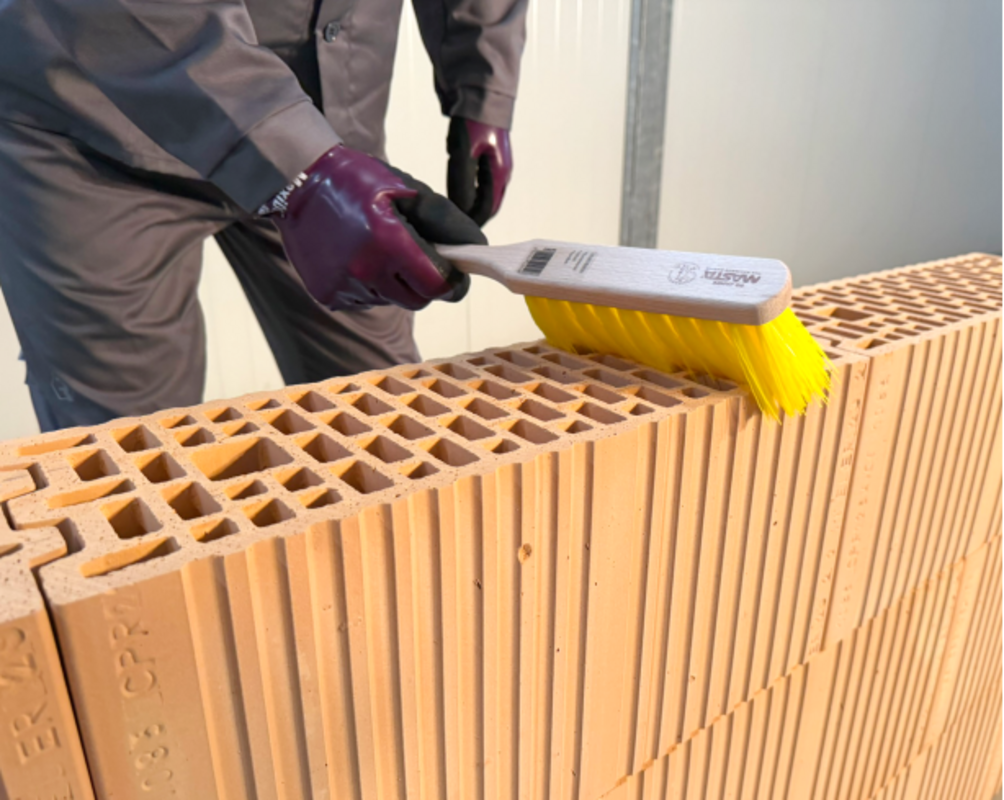

04. UNTERGRUND VORBEREITEN
Untergrund und Ziegel von losen Teilen, Trennmitteln wie Staub u. Fett befreien und gut befeuchten. Unter 5 °C müssen die Ziegel trocken sein.

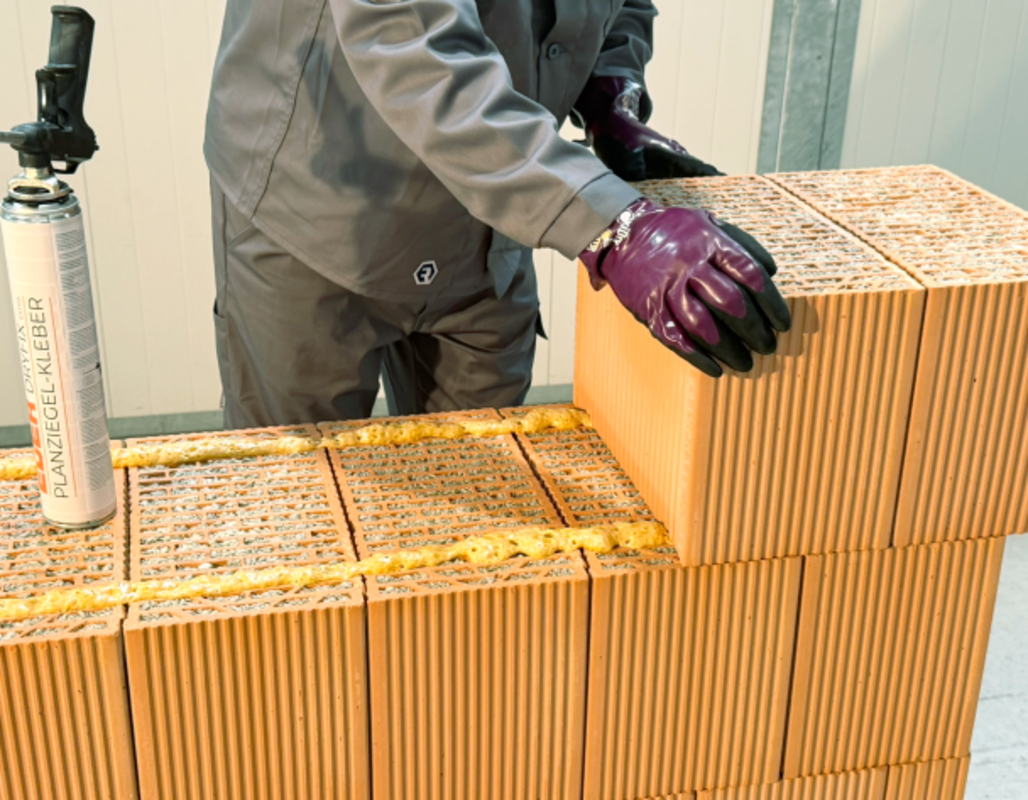

06. ZIEGEL SETZEN
Ziegel auf den Kleber setzen und nicht verschieben. Das Setzen der Ziegel hat vor der Hautbildung des Klebers innerhalb von 3 Minuten zu erfolgen. Bereits aufgesetzte Planziegel nicht mehr wegheben bzw. verschieben.
08. DOSENWECHSEL
Neue Dose gut schütteln (ca. 20 x). Vollständig entleerte Dose von der Pistole abschrauben und sofort (innerhalb 30 Sek.) durch die neue ersetzen. Den Abzughebel ca. 2 Sek. drücken und Kleber ausströmen lassen.

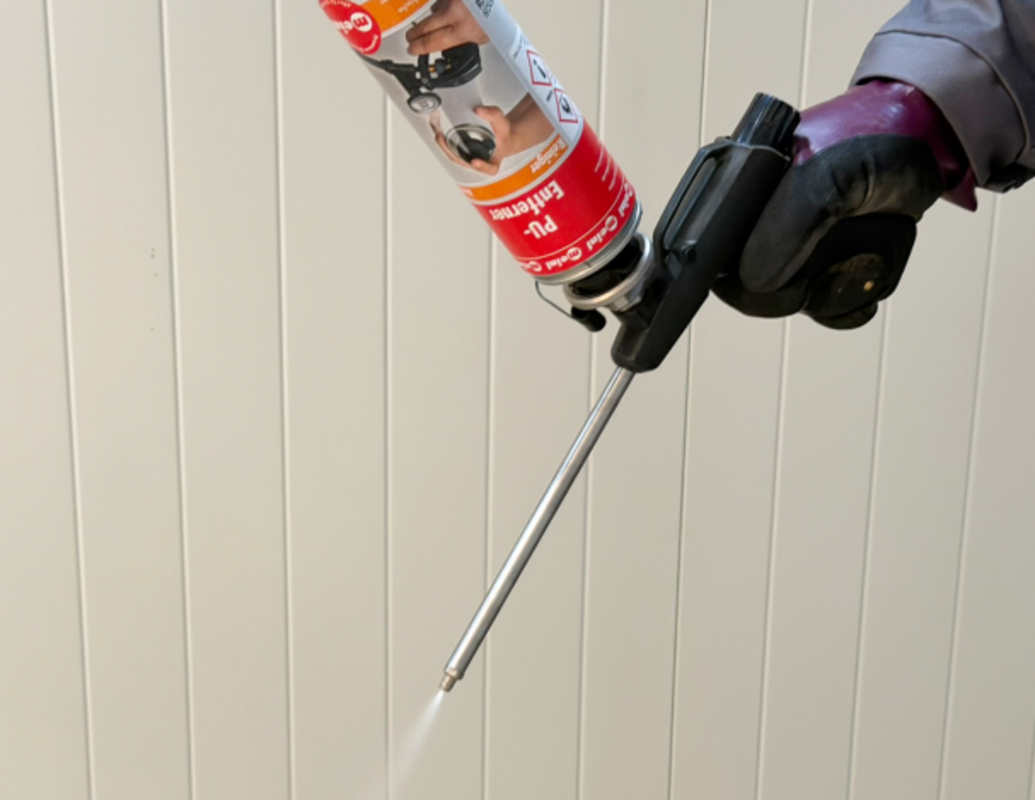

10. PISTOLENREINIGUNG BEI STÖRUNG
Schaumreste an der Düsenspitze vorsichtig entfernen. PU-Entferner-Dose auf Pistole aufschrauben und Pistole gut durchspülen. PU-Entferner ca. 5 Min. einwirken lassen und nochmals gut durchspülen. Anschließend neue Schaumdose auf Pistole aufschrauben und sofort schäumen.
